Làm nổi bật
PCB linh hoạt đa lớp cứng nhắc
,bảng mạch in điện
,công tắc màng linh hoạt PCB
-
Mẫu sốHC-FPC-016
-
Chế độ kết hợpTấm linh hoạt dính
-
Chất kết dính dẫn điệnDán bạc dẫn điện
-
chất chống cháyHB
-
Công nghệ chế biếnlá điện phân
-
Vật liệu cơ bảnđồng
-
Vật liệu cách nhiệtnhựa hữu cơ
-
Điện trở dây≤ 1 Ôm/cm
-
Đánh giá hiện tại25-100mA, 0-30V DC
-
Điện áp làm việc50V DC
-
Điện áp cách nhiệt100M Ohm 250V DC
-
cuộc sống lao động≤ Một triệu lần
-
nhiệt độ làm việc-40°C đến 70°C
-
độ ẩm làm việc40°C ≤ 98%RH
-
Điều áp vật liệu cơ bản1500V DC
-
Số lượng đặt hàng tối thiểu100
Bảng mạch PCB linh hoạt in nhiều lớp cứng
Bảng mạch PCB linh hoạt in nhiều lớp cứng
Chúng tôi chuyên sản xuất bộ chuyển mạch màng toàn diện với các hệ thống tích hợp và các nhóm kỹ thuật ổn định, cung cấp các giải pháp dịch vụ toàn diện.
Xây dựng sản phẩm & Vật liệu
Cấu hình lớp
- Lớp phủ
- Máy dán lớp phủ
- Chốt giữ mái vòm
- Khu vòm kim loại
- Áp dính cách
- Vòng mạch
- Áp dính phía sau (có thể tùy chỉnh)
Thông số kỹ thuật vật liệu
- Vật liệu cơ bản: PET/PC
- Vật liệu phủ: Polyester (PET) của AUTOTYPE hoặc Polycarbonate (PC) của LEXAN
- Nhựa dán phía sau: 3M 467MP, 3M 468MP, hoặc theo yêu cầu
- Khớp màu: Hệ thống khớp màu Pantone và RAL
- Định dạng đuôi, chân và mạch: Tùy chỉnh theo yêu cầu của khách hàng
- Loại công tắc: Metal dome hoặc poly dome tùy chọn
Thông số kỹ thuật
Đặc điểm điện
| Chống dây | ≤ 1 Ohm/cm |
| Đánh giá mạch tối đa | 50V DC, 100mA, 500mW |
| Kháng tiếp xúc | 0.5-10Ω (biến đổi tùy theo chiều dài dấu vết và vật liệu) |
| Kháng cách nhiệt | ≥ 100MΩ ở 100V |
| Chống điện đệm | 250VRms (50 đến 60 Hz/min) |
| Liên hệ với Bounce | ≤ 10 ms |
Tính chất cơ học
| Lực kích hoạt | Loại phẳng: 57-284G (2-10oz), Loại cảm ứng: 170-397g (6-14oz) |
| Chuyển mạch | Loại phẳng: 0.1-0.5mm, Loại cảm ứng: 0.6-1.5mm |
| Tuổi thọ | > 1 triệu chu kỳ |
| Dome Springback Time | < 5 msec |
| Độ linh hoạt đuôi | Bất kỳ góc nào trong phạm vi 180 độ |
Thông số kỹ thuật môi trường
| Nhiệt độ hoạt động | Cúp phẳng / kim loại: -20 °C đến 80 °C, Poly dome: -20 °C đến 55 °C |
| Nhiệt độ lưu trữ | Cúp phẳng / kim loại: -40 °C đến 80 °C, Poly dome: -40 °C đến 60 °C |
| Hoạt động ẩm | 90% ở 40°C trong 240 giờ |
| Chống rung động | 20GS tối đa (10 đến 200Hz, MIL-STD-202, M204, điều kiện B) |
| Chống điện áp vật liệu cơ bản | 1500V DC |
Khả năng sản xuất
Phòng in màn hình
Đường hầm và lò IR
Kiểm tra độ dày
Máy cắt laser
Phòng đâm
Phân khúc chìa khóa nổi bật
Các dây chuyền lắp ráp
Kiểm tra điện
Sở OQC
Kiểm tra khía cạnh thị giác
Phần phủ PU
Tính năng sản phẩm
- Chuyển đổi màng với cửa sổ
- Chạm cảm giác phím với rải
- In bằng màn in lụa
- Kết thúc hoàn hảo bên ngoài
- Hơn 1 triệu vòng đời
- Xây dựng chất lượng cao
Ứng dụng
Thiết bị y tế
Thiết bị viễn thông
Hệ thống điện thoại
Máy gia dụng
Hệ thống an ninh
Kiểm soát công nghiệp
Các điều khoản thương mại
| Số lượng đặt hàng tối thiểu | 50 miếng |
| Điều khoản thanh toán | T/T hoặc L/C |
| Phí nấm mốc | 100% tiền mặt |
| Thời gian lấy mẫu | 9-10 ngày sau khi rút ra phê duyệt |
| Thời gian sản xuất | 15-22 ngày sau khi mẫu được phê duyệt |
Thông tin công ty
| Địa điểm xuất xứ | Dong Guan, Trung Quốc |
| Tên thương hiệu | Quỹ |
| Số mẫu | HC-MS-002 |
| Chứng nhận | ISO9001:2008, SGS, Rohs |
Ưu điểm của công ty
- Đội ngũ quản lý có kinh nghiệm với chuyên môn trong lĩnh vực
- Nhân viên chuyên nghiệp và lao động có tay nghề
- Khả năng R & D mạnh mẽ
- Thời gian giao hàng nhanh
- Giá cạnh tranh
- Hai nhà máy có sẵn cho các đơn đặt hàng lớn
- Nhóm bán hàng chuyên nghiệp và dịch vụ khách hàng tuyệt vời

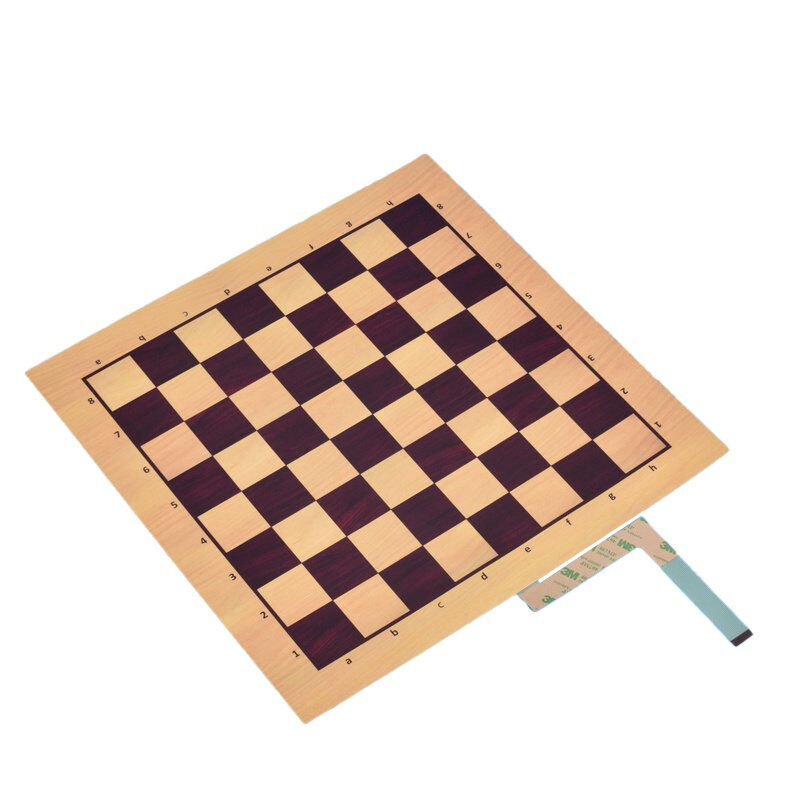

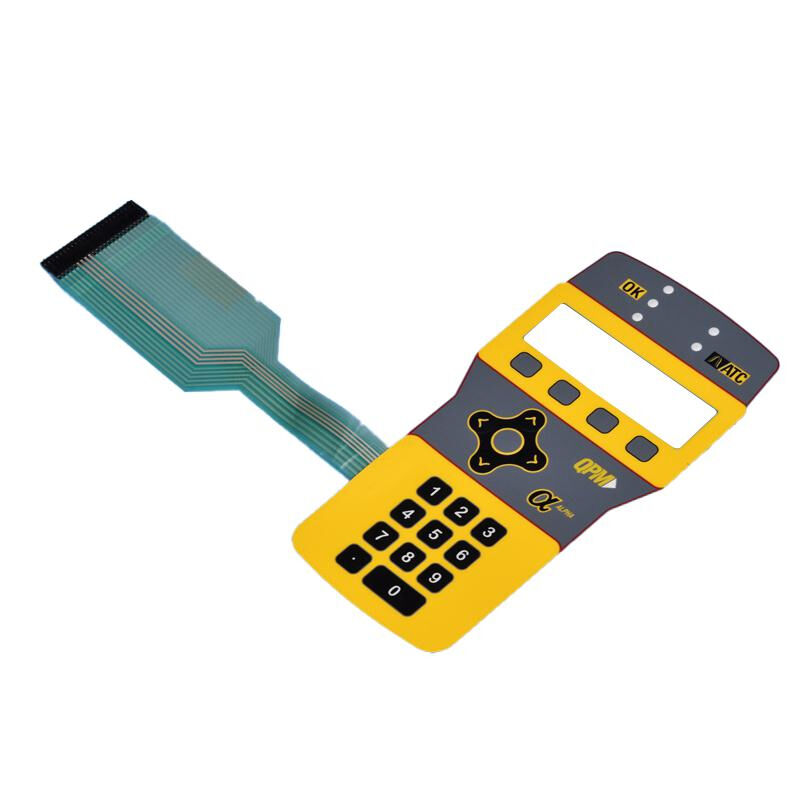

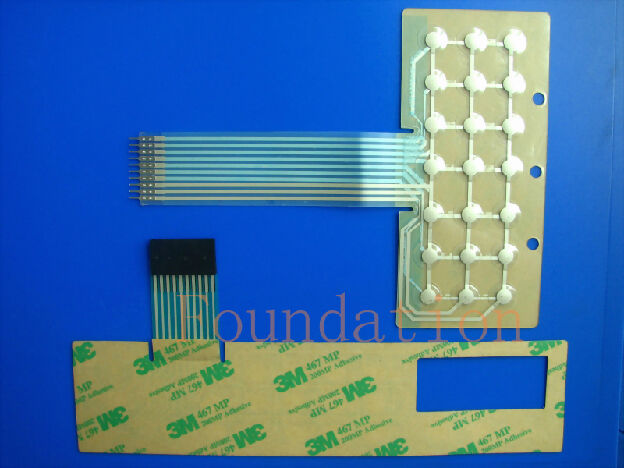

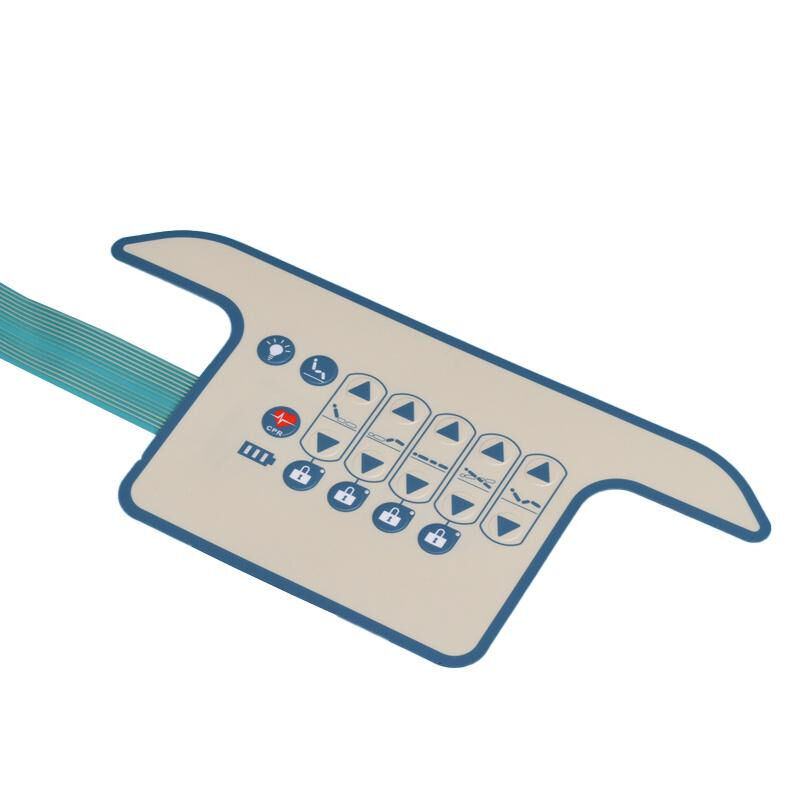

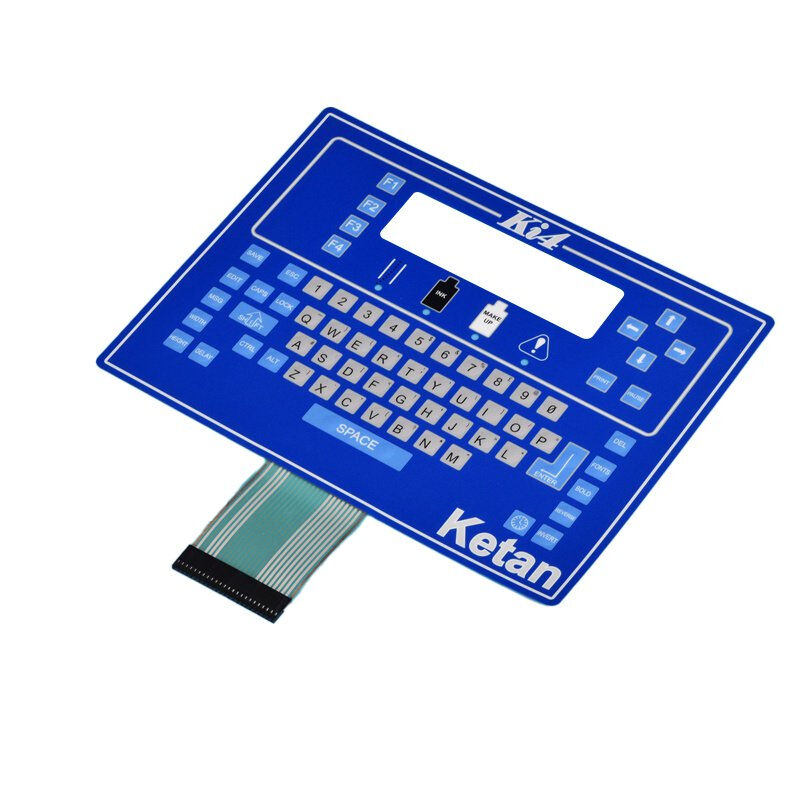

Hình ảnh sản phẩm
