Metal Dome Flexible Circuit Boards Panel Membrane Switches (Bảng mạch linh hoạt có mái vòm kim loại)
-
Làm nổi bật
Chuyển đổi màng mái vòm kim loại
,Các tấm màng mạch linh hoạt
,các bảng chuyển đổi màng cảm giác
-
Loại liên hệLoại c Liên lạc
-
Vật liệuTHÚ CƯNG
-
Phương pháp phát hiệnChế độ phản chiếu ngược
-
Số lượng công tắcCông tắc đa điều khiển
-
Xếp hạng mạch35V (DC), 100mA, 1W
-
Điện trở tiếp xúc10Ω --700Ω
-
Điện trở cách điện> 100MΩ 250V DC
-
Liên hệ bị trả lại5 mili giây
-
Chịu được điện môi250VRms (50-60Hz 1 phút)
-
Tuổi thọLoại phẳng ≥ 5 triệu lần, loại xúc giác: ≥ 1 triệu lần
-
Lực lượng truyền độngLoại phẳng 57-284G (2-10 Oz), loại xúc giác 170-397g (6-14 Oz)
-
Chuyển đột quỵLoại phẳng 0,1-0,5mm, loại xúc giác 0,6-1,5mm
-
Nhiệt độ hoạt động-40 - +80
-
Nhiệt độ bảo quản-40 - +85
-
Độ ẩm40, 90% -95%, 240 giờ
-
Chứng nhậnISO9001
-
Số lượng đặt hàng tối thiểu100
Metal Dome Flexible Circuit Boards Panel Membrane Switches (Bảng mạch linh hoạt có mái vòm kim loại)
Bảng mạch linh hoạt dạng vòm kim loại Công tắc màng bảng điều khiển
Với hơn mười năm chuyên môn về thiết kế và sản xuất công tắc màng và bàn phím cao su silicon, chúng tôi cung cấp các giải pháp đáng tin cậy cho thiết bị điện tử, thiết bị, thiết bị y tế và xe quân sự. Cam kết về chất lượng của chúng tôi đã mang lại cho chúng tôi sự tin tưởng của hơn 100 khách hàng trên toàn thế giới.
Tất cả các mạch, lớp phủ đồ họa và công tắc màng đều trải qua quá trình kiểm tra và kiểm tra kỹ lưỡng trước khi rời khỏi nhà máy của chúng tôi để đảm bảo hiệu suất và độ tin cậy tối ưu.
Thông số kỹ thuật mạch in linh hoạt
Nguyên vật liệu:Polyester với bạc và carbon dẫn điện
Chất kết dính phía sau:Mỹ 3M 467MP, 3M 468MP, 3M9472LE, v.v.
Tính năng mạch
- Đã kiểm tra chất lượng 100%
- Tuổi thọ dài
- Tích hợp đèn LED hai màu
- Mạch FPC hai mặt
Thông số hiệu suất
Đặc tính điện tử:
| Đánh giá mạch | 35V (DC), 100mA, 1W |
| Điện trở tiếp xúc | 10Ω - 700Ω (thay đổi tùy theo chiều dài vết và vật liệu) |
| Điện trở cách điện | > 100MΩ ở 250V DC |
| Liên hệ Trả lại | 5 mili giây |
| Chịu được điện môi | 250VRms (50-60Hz 1 phút) |
Tính chất cơ học:
| Tuổi thọ | Loại phẳng: ≥ 5 triệu chu kỳ Loại xúc giác: ≥ 1 triệu chu kỳ |
| Lực tác động | Loại phẳng: 57-284g (2-10 Oz) Loại xúc giác: 170-397g (6-14 Oz) |
| Chuyển đột quỵ | Loại phẳng: 0,1-0,5mm Loại xúc giác: 0,6-1,5mm |
Thông số môi trường:
| Nhiệt độ hoạt động | -40°C đến +80°C |
| Nhiệt độ bảo quản | -40°C đến +85°C |
| Độ ẩm | 40, 90%-95%, 240 giờ |
| Phối màu | Hệ thống phối màu Pantone |
Thông số kỹ thuật bổ sung
Nguyên vật liệu:PC có kết cấu, PC bóng với lớp sơn mờ, Autotype PET, PVC
độ dày:0,5, 0,7, 0,8 và 1,0mm
Cửa sổ LED:Rõ ràng hoặc mờ với tất cả các màu sắc
Phím dập nổi:Polydome và vành
Mái vòm kim loại:Thương hiệu Nicomatic và Innovan, mạ niken và vàng
Thông số kỹ thuật
| Điện trở dây dẫn | <1Ω/CM |
| Xếp hạng hiện tại | 25-100mA, 0-30V DC |
| Điện áp định mức | <50V, DC |
| Điện trở cách điện | <100MΩ, 250V DC |
| Thời gian sống | >1 triệu chu kỳ |
| Nhiệt độ hoạt động | -104°F đến 158°F (-40°C đến 70°C) |
| Độ ẩm hoạt động | ở 104°F, <98% RH |
| Thời gian hồi xuân mái vòm | <5 mili giây |
| Vật liệu cơ bản chịu được điện áp | 1500 V DC |
| Tính linh hoạt của đuôi | Bất kỳ góc nào trong vòng 180 độ |
Khả năng đặc biệt:Chúng tôi có thể đáp ứng các yêu cầu tùy chỉnh bao gồm chống thấm, che chắn EMI, lớp phủ cửa sổ/thấu kính, đèn LED nhúng và các lớp hoàn thiện tia cực tím khác nhau.
Chi Tiết Sản Xuất & Kinh Doanh
Năng lực sản xuất:1.000.000 đơn vị
Đơn giá:Có thể thương lượng
Điều khoản vận chuyển:EXW
Điều khoản thanh toán:T/T
Nguồn gốc:Đông Hoản
Đóng gói:Trong thùng carton

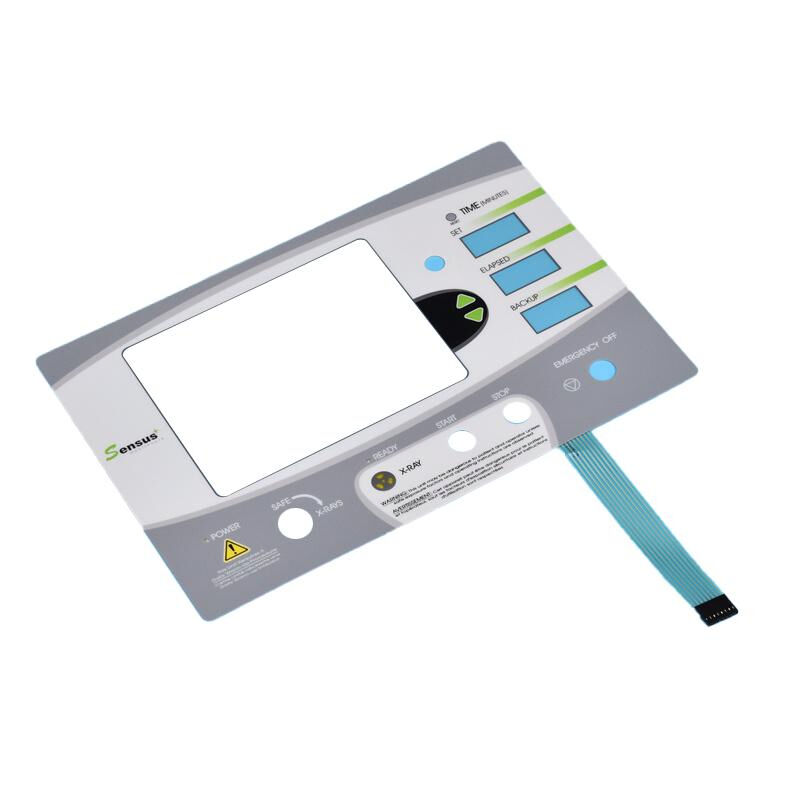

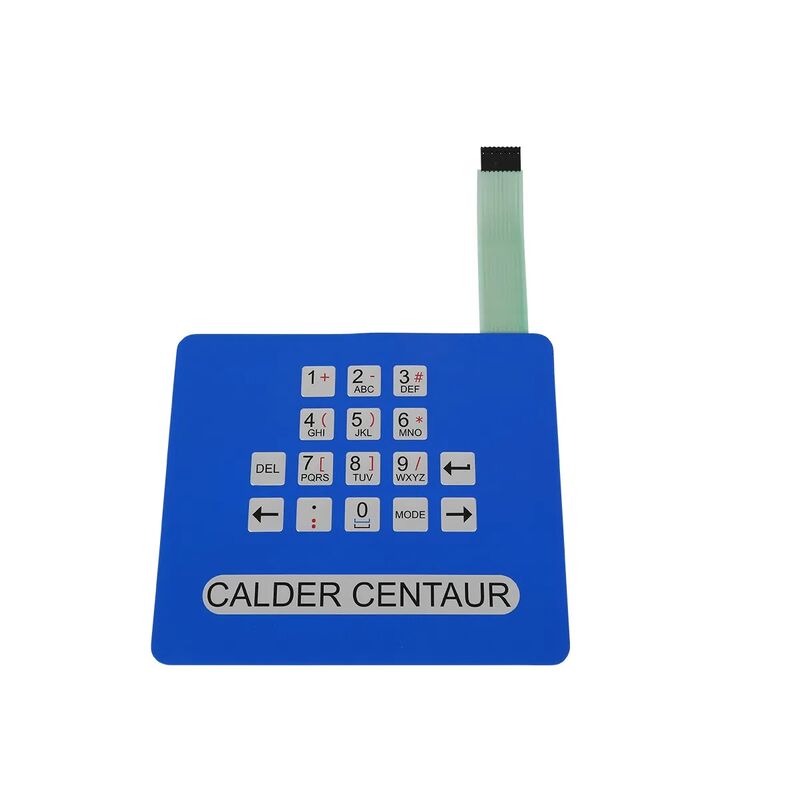

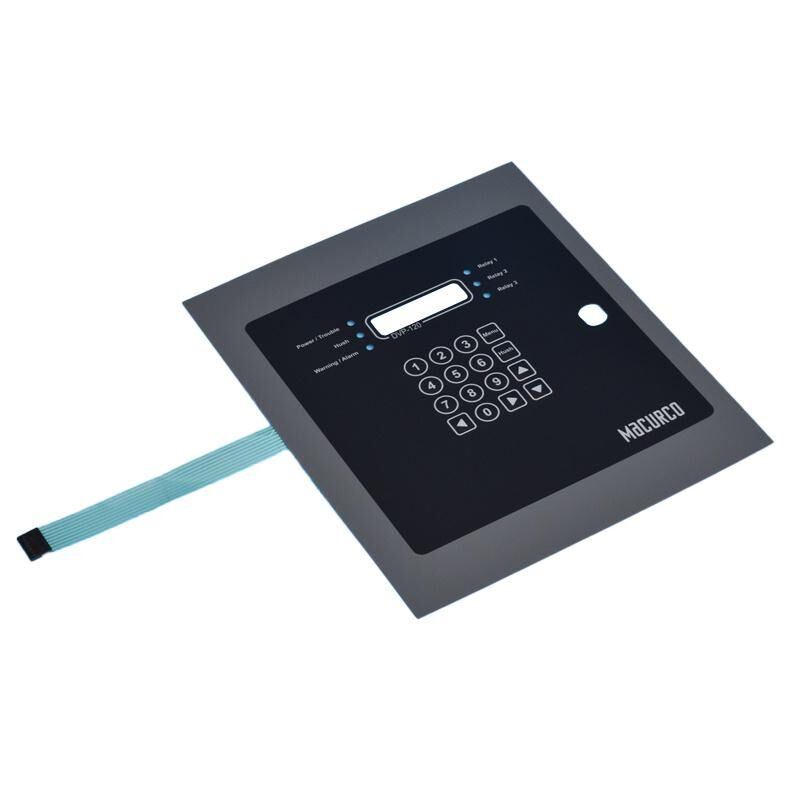

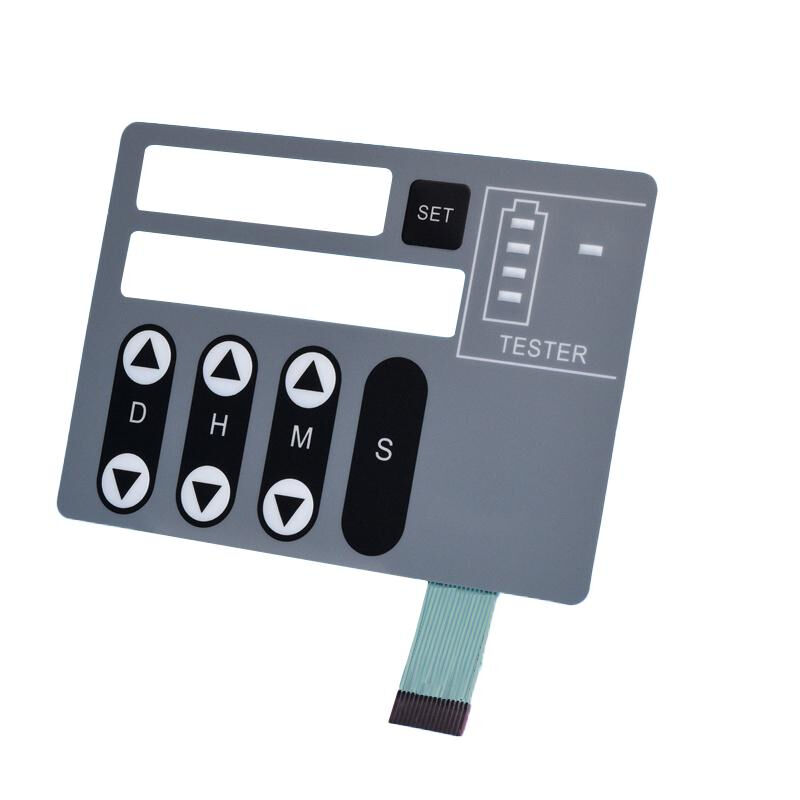

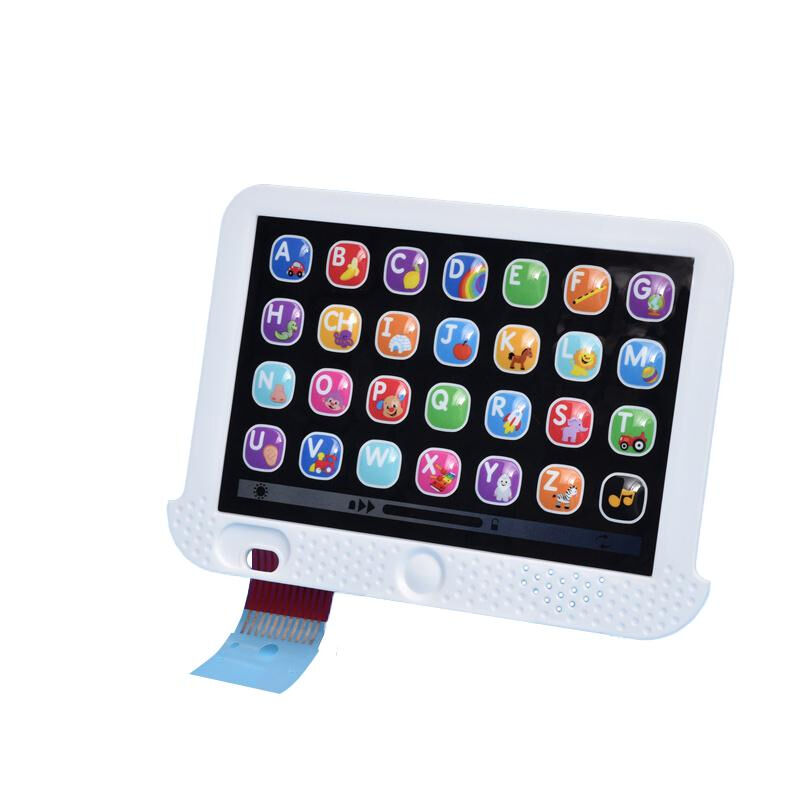

Hình ảnh sản phẩm
